串联透热设备

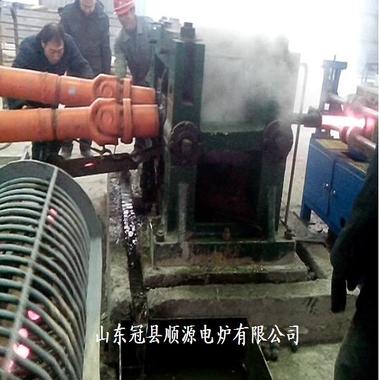

我公司在全自动中频感应串联透热设备领域,已经拥有众多的用户和成熟的设计生产经验。其中最有代表性的如:我们为万向集团萧山锻造有限公司提供的1000KW/1.5KHZ、800KW/1.5KHZ、500KW/3KHZ的全自动中频感应加热成套设备,具有振动排序、托辊进料、温度自动控制、三位温控分检功能,为鞍山钢铁集团公司无缝钢管厂提供的5000KW/1.5KHz钢管在线加热设备等。桥壳片中频感应加热炉已在陕西汽车制造总厂、湖北省十堰市汽车车架厂、河南中轴德汇汽车部件股份有限公司目前已连续使用了两年多的时间,使用非常可靠,用户反应良好。本套设备主要用于长1300mm—1650mm，宽268mm—415mm，厚度10mm—20mm的桥壳片整体透热。
二、制造标准
1. ZB46001—87 《感应加热用半导体变频装置》
2. JB4086—85　《中频感应加热用电控设备技术条件》
3. GB1006.3—88《电热设备基本技术条件.感应加热设备》
4. GB595 9.3—88《电热设备的安全—对感应和导电加热设备及感应熔炼特殊要求》
5. GB/T5226-1996《工业机械电气设备通用技术条件》标准
三、 桥壳片中频感应加热炉工件参数及工艺要求
名称
控制值
提供值
备注
加热材料
Q345B
Q345B
加热方式
整体透热
整体透热
最终加热温度
950℃
950℃
正常工作坯料加热温度测试
采用红外线
采用红外线
坯料长度
1300~1650mm
1300~1650mm
坯料重量（MAX）
65Kg
65Kg
坯料宽度范围
268~415mm
268~415mm
纲领
16万/年
16万/年
电源功率
500kW或750kW
500KW
300天，每天三班。
中频电源启动成功率
100%
100%
负载功率因数
cosφ≥0.93
cosφ≥0.93
整流全开通时
标准使用的控制电压
交流220v
交流220v
电源工作电压
三相380v
三相380v
钢板厚度
10－20mm
10－20mm
坯料输送方式
厂家提供
(输出轨道与现有轨道连接)
可以
工件加热均匀度
厂家提供　　　　　　　　　　　　　
机床附件
红外非接触式测温系统
有
四、 现场工作条件：
1.工作环境:
1.1.工作环境温度：5℃～40℃。
1.2.工作环境湿度：≤90％。
1.3.水质硬度:最高9.8德国度(3.5mg当量/L),
最低6.2德国度(2.2mg当量/L)　
1.4.最高进水温度不高于35℃, 水压0.2～0.3MPa。
1.5.变压器初级提供三相AC10KV±10％,50Hz。
1. 6输入功率∶630KVA。
1.7气源气压∶0.4～0.6MPa。
1. 6循环耗水量∶15立方/小时。
五、 电源频率与功率的确定:
1. 根据技术交流和计算，本加热炉频率为2500Hz，中频电源选用2500Hz频率。
2.根据坯料的重量和生产节拍可调节性，所需加热功率为500KW，此功率可以满足所有工件的加热;只是不同的工件加热的速度长短而已.
桥壳片中频感应加热炉供货范围见下表
序号
内容

备注
1
晶闸管中频电源KGPS-500/2.5
1套
2
补偿电容器0.75-1000-2.5S
1套
3
感应加热炉GTR20(按500kw选定)
1套
用于加热厚度15--20的料;
4
感应加热炉GTR15（按500kw选定）
1套
用于加热14--10的料
5
感应加热炉台架
1套
6
上料机构
1套
7
推料机构
1套
8
取料机构及电磁吸盘
1套
9
快速出料机构
1套
11
纵向输送辊道
1套
公用辊道需方自备
11
红外测温仪
1套
美国雷泰(双色)
12
温度显示仪表
1个
13
PLC
1套
西门子
14
接近开关
1个
17
外操作台
1套
18
设备间连接线
1套
